Ewimar PTF-64-EXT/POE 4-kanálový modul prepäťovej ochrany Gigabit Ethernet LAN

Popis

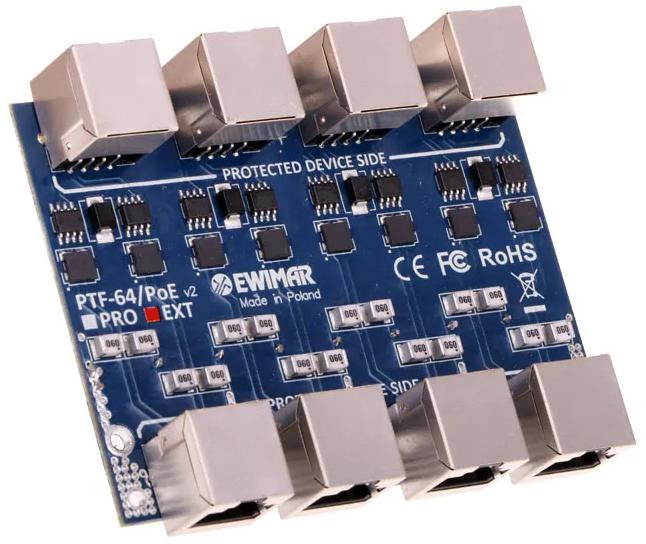

_x000D_nModul je navrhnutý tak, aby chránil gigabitové LAN siete pred účinkami prepätia a úderov blesku. Je vyrobený z viacvrstvovej dosky plošných spojov so starostlivo navrhnutými plošnými spojmi. Tieto spolu s robustnými, malými súčiastkami a špecializovanými zásuvkami kategórie 6 zabezpečujú vynikajúcu kvalitu prenosu a vysokú odolnosť proti prepätiu. Každé jadro kábla je individuálne chránené ochranným komponentom s prepäťovou odolnosťou 2,5 kA (8/20 µs), čo v kombinácii s rovnomernými, veľmi hrubými vodičmi poskytuje produktu stabilné vlastnosti ochrany proti prepätiu._x000D_n_x000D_nNízkovlnné odrazy, presluchy a útlm pri 4 x 250 MHz, ako aj nepretržité tienenie káblov, kvalifikujú modul PTF-64-EXT ako produkt kompatibilný s kategóriou 6, čo je nevyhnutné pre rozsiahle LAN siete 1000Base-T a 1000Base-Tx. Hoci parametre kvality kategórie 6 sa v najpopulárnejších sieťach 1000Base-T nepoužívajú, rezerva parametrov kvality je kľúčová pre ich prevádzkovú stabilitu, pretože počet rušivých signálov sa úmerne zvyšuje s počtom LAN káblov v racku._x000D_n_x000D_nPoužitá technológia MOSFET drasticky znižuje úroveň ochrany napätím (Up) na hodnotu mierne vyššiu ako menovité prevádzkové napätie (Un). To znamená, že napäťový impulz, ktorý sa počas prepätia dostane na chránené zariadenie, je niekoľkonásobne nižší ako pri štandardnom riešení bez technológie MOSFET. Okrem toho sa počas prepätia znižuje riziko prerušenia izolácie izolačných transformátorov LAN v sieťových kartách v dôsledku rozdielov potenciálov medzi jednotlivými zariadeniami LAN._x000D_n_x000D_nPre zariadenia napájané cez PoE je medzi pármi 1, 2 – 3, 6 a 4, 5 – 7, 8 zabudovaná nezávislá ochrana proti prepätiu. Toto riešenie chráni napájacie zdroje LAN zariadení pred poškodením spôsobeným bleskovými prepätiami alebo nekontrolovaným zvýšením napätia, napríklad v dôsledku poškodeného zdroja PoE. Tieto riešenia chránia všetky typy napájania PoE a umožňujú prenos energie Hi-PoE._x000D_n_x000D_nKonektory RJ-45 sa používajú na chránenej (zariadenie) aj nechránenej (linka) strane. Toto riešenie zrýchľuje káblové pripojenia, uľahčuje servis zložitých ochranných panelov v racku a uľahčuje pripojenie k existujúcim inštaláciám._x000D_n_x000D_nModul PTF-64-EXT/PoE sa inštaluje do špeciálnej základne PTU/PTF-6-RACK, ktorá pojme až štyri moduly rôznych typov. K dispozícii sú aj hotové, jednotné 8-kanálové a 16-kanálové jednotky so všetkými modulmi rovnakého typu. Modul sa dá použiť aj v malých inštaláciách a po montáži do plastového puzdra PTU/PTF-6-BOX (DIN) sa dá priskrutkovať na stenu._x000D_n_x000D_nVýrobok je testovaný podľa kategórií D1, C2, C1 a B2. Je určený na použitie na hraniciach zón LPZ0/LPZ1 alebo vyšších._x000D_n_x000D_n
