Kábel Optický Zemný DAC 4J 1m

HLAVNÉ VLASTNOSTI

n

• Jednovláknové optické vlákno
• Počet vlákien: 4
• Typ vlákna 9/125
• Možnosť priameho kladenia do zeme
• Ochrana proti prenikaniu vlhkosti
• Odolnosť voči deformáciám

n

POUŽITIE

n

Vonkajší optický kábel určený na priame zakopanie do zeme DAC.

n

TECHNICKÁ ŠPECIFIKÁCIA

n

• Skupina produktu: Vonkajší kábel
• Štandard vlákna: ITU-TG.657.A1
• Odolnosť voči deformáciám: áno
• Bezhalogénový (v súlade s EN 50267-2-2): áno
• Ochrana proti pozdĺžnemu prenikaniu vlhkosti: áno
• Hlodavcom odolný: nie
• Tuba: centrálná
• Typ vlákna: SM
• Vonkajšia vrstva: PP (Polypropylén)
• Farba vonkajšej vrstvy: oranžová
• Hrúbka vonkajšej vrstvy: 1.5 mm
• Rozsah pracovnej teploty: -30°C / +70°C
• Rozsah teploty inštalácie: -10°C / +50°C
• Rozsah teploty skladovania/prevádzky: -30°C / +70°C

n

CHARAKTERISTIKA KÁBLA

n

• Názov: DAC 4J

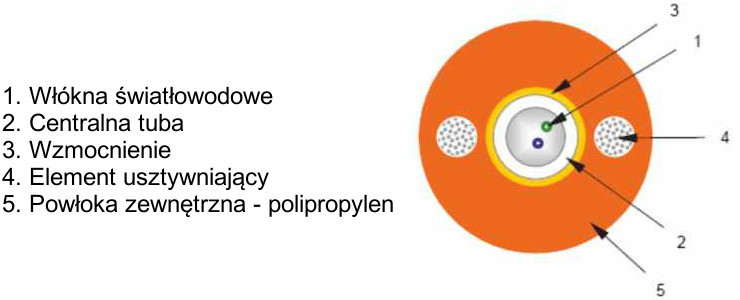

• Konstrukcia: 4 x SM (1×4)
• Polomer ohybu [ mm ]: 60
• Hmotnosť [ kg/km ]: 27
• Priemer [ mm ]: 5.9
• Max. ťahová sila [ N ]: 1200

n

CHARAKTERISTIKA VLÁKNA

n

• Typ vlákna: Jednovláknové vlákno 9/125 nm wg
• : ITU-T G.657.A1 IEC-60793-2-50, B6-A1
• Priemer poľa módu: 1310nm [Pm] : 9.2 ± 0.3
• Priemer poľa módu 1550nm [Pm]: 10.2 ± 0.4
• Nekcentrickosť poľa módu [%]: Max. 6
• Nekcentrickosť jadra/povrchovej vrstvy primárneho vlákna [Pm]: Max. 0.4
• Priemer primárnej vrstvy vlákna [Pm]: 125.± 0.5
• Necentrickosť priemeru plášťa [%]: Max. 0.6
• Priemer krycieho bezfarebného plášťa [Pm]: 242 ± 5
• Priemer krycieho plášťa v farbe [Pm]: 254 ± 7
• Necentrickosť plášťa/povrchovej vrstvy vlákna [Pm]: Max. 8
• Rozsah pracovných teplôt; -60°C až +85°C [DB/km]: Max. 0.05
• Citlivosť na ohyb – 10 otočení okolo Ø30mm – 1550nm [Db]: Max. 0.1
• Citlivosť na ohyb – 10 otočení okolo Ø30mm – 1625nm [Db]: Max. 0.03
• Citlivosť na ohyb – 1 otočenie okolo Ø20mm – 1550nm [Db]: Max. 0.75
• Citlivosť na ohyb -1 otočenie okolo Ø20mm- 1625nm [Db]: Max. 1.5
• Dĺžka odrezania vlny [nm]: Max. 1260
• Dĺžka vlny pre nulovú disperziu [nm]: 1300-1322
• Pokles nulovej disperzie [Ps/nm²km]: Max. 0.090
• Disperzia chromatická; 1285nm- 1330nm [Ps/nm.km]: Max. 3.0
• Disperzia chromatická 1550nm [Ps/nm.km]: Max. 17.0
• Disperzia chromatická 1625nm [Ps/nm.km]: Max. 21.0
• Hodnota vzoru PMD Q [Ps/vkm]: Max. 0.20
• Max. útlm 1383nm: 0.29
• Max. útlm 1550nm: 0.19
• Skupinový súčiniteľ refrakcie 1330nm: 1.14671
• Skupinový súčiniteľ refrakcie; 1550nm: 1.14675
• Skupinový súčiniteľ refrakcie 1625nm: 1.01.4680
