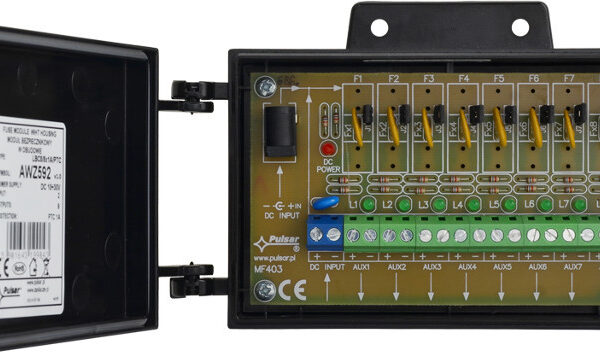

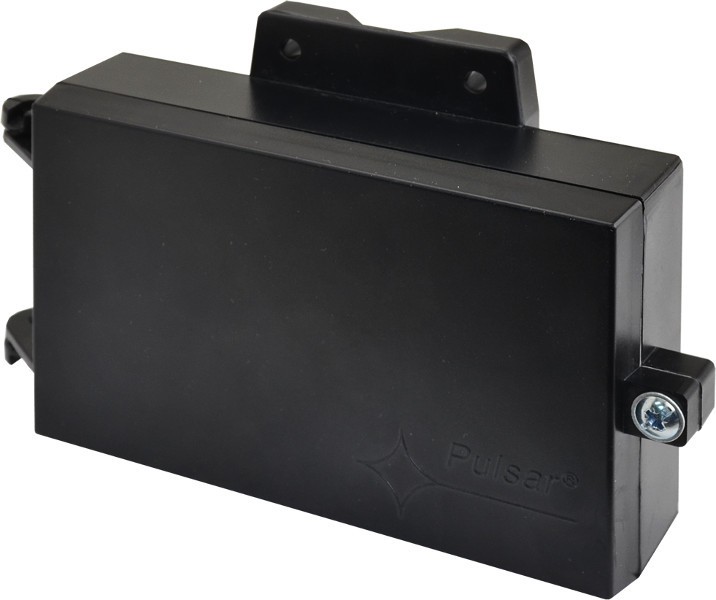

Modul Poistkový W V skrinke Pulsar AWZ592

Určenie

n

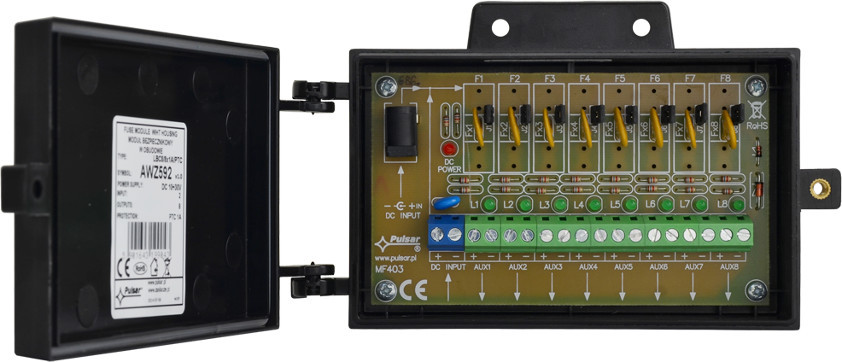

Poistkový modul LBC8 je určený pre rozvod napájania v systémoch CCTV vyžadujúcich napätie v rozsahu 10V ÷ 30V DC. Má dva vstupy napájania: svorkovnica a DC konektor 5,5/2,1 a osem nezávisle chránených poistkami PTC 1A výstupov AUX1 ÷ AUX8. Modul je vybavený prepojkami J1 ÷ J8, ktoré oddeľujú napájanie výstupov AUX1 ÷ AUX8 (svorka „+”). Zabezpečenie PTC poistky je signalizované zhasnutím príslušnej LED diódy modulu: L1 pre AUX1, L2 pre AUX2 a tak ďalej. Dodatočne je vstup modulu chránený varistorom, ktorý chráni napájací zdroj pred účinkami prepätí v napájacom obvode.

n

Špecifikácia

n

• Napätie napájania: 10V ÷ 30V DC
• Odber prúdu: 8 mA ÷ 70 mA pri UIN = 10V ÷ 30V DC
• Počet napájacích vstupov: 2 – DC konektor 5,5/2,1 alebo svorkovnica
• Počet napájaných výstupov: 8 (svorky AUX)
• Zabezpečenia: – skratová ochrana SCP * – ochrana proti preťaženiu OLP – prepäťová ochrana – 8 x 1A PTC – 8 x 1A PTC – varistor
• Označenie optické: Červená LED dióda – prítomnosť napätia DC. Zelené LED diódy L1 ÷ L8 – stav výstupov AUX1 ÷ AUX8
• Prevádzkové podmienky: II trieda prostredia, -10°C ÷ 40°C
• Rozmery: 126 x 78+16 x 42 (Š × V × H) [mm] (+/-2)
• Upevnenie: Montážne skrutky x2 (otvory Ø4mm)
• Pripojenia: – výstupy napájania – vstupy napájania – svorky Ф0,51÷2,05 (AWG 24-12) – DC konektor 5,5/2,1 – svorky Ф0,51÷2,05 (AWG 24-12)
• Čistá / hrubá hmotnosť: 0,16kg / 0,23kg
• Deklarácie, zhoda CE, RoHS,: 2 roky od dátumu výroby
• * Použitie napájacieho zdroja s príliš nízkym výkonom prúdu môže spôsobiť (v prípade skratovania jedného z výstupov modulu) dočasný pokles napätia na ostatných.
